Ce qui décide si un réseau passe ou non
Un réseau posé droit, penté et supporté peut être refusé sur des valeurs que personne n’a vérifiées au mètre. Voici celles qui comptent, et ce qui arrive quand elles ne sont pas tenues.
Ce site ne publie aucune valeur à respecter. Les cotes et les distances applicables sont celles des pièces écrites et des plans de chaque opération : ce sont eux qui font foi, et eux seuls.
Ce qui reste dans le tube doit redescendre seul
Sur un réseau destiné à rester sec, l’eau introduite lors de chaque essai doit s’évacuer entièrement, sans intervention. C’est la pente qui le permet, et les points de vidange qui la rendent utile.
La pente utile sur une antenne est de quelques millimètres par mètre : invisible à l'œil nu sur une portée courante. Elle se vérifie à l’instrument avant de serrer le collier. Sur un collecteur, la pente est plus faible mais le volume d’eau concerné est bien plus important — un tube de cent millimètres retient environ neuf litres au mètre.
Une contre-pente ne se rattrape qu’en redéposant le tronçon.
La seule cote qui dépende de nos mains

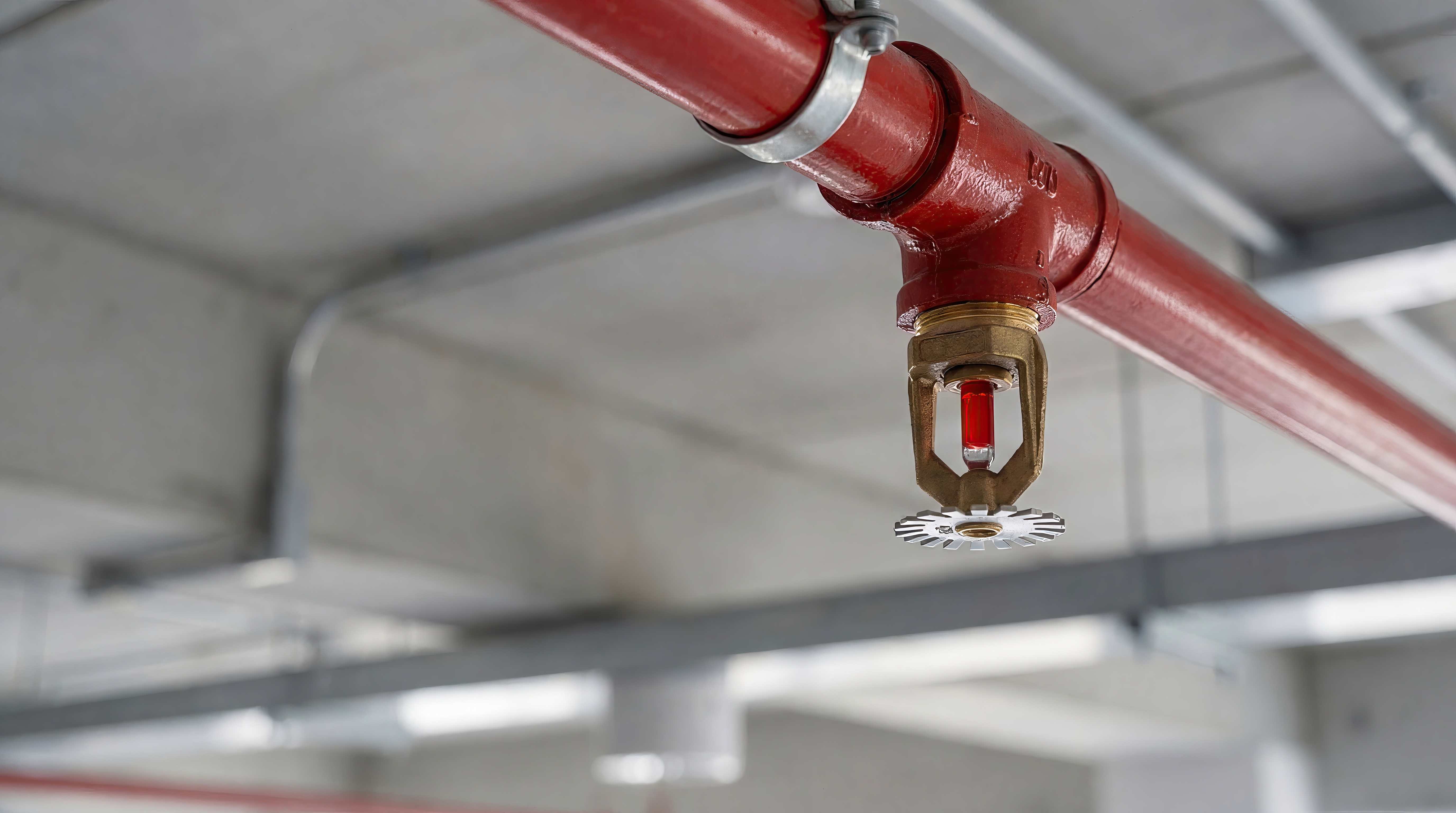

Le déflecteur est le petit disque à la base de la tête : c’est lui qui étale l’eau. Le dossier fixe tout le reste du réseau. Sa hauteur sous la dalle, non : elle se règle sur place, au moment où l’on perce et où l’on fixe. Et la plage admise est étroite des deux côtés.
Trop bas, la nappe d’eau ne se forme pas correctement. Trop haut, la chaleur qui monte au plafond n’atteint pas l’ampoule assez vite et la tête s’ouvre en retard. Sous une poutre apparente, la plage est plus généreuse parce que la poutre modifie la circulation de la chaleur.
Sous dalle, l’ordre de grandeur courant tient dans la largeur d’une main. Cela se vérifie au mètre, pas à vue.
Le poste qui fait refuser une zone
C’est le moins spectaculaire des postes, et celui sur lequel une visite de contrôle s’arrête le plus souvent.
Le piège des gros diamètres
L’entraxe, c’est la distance entre deux supports voisins. Une lecture rapide du plan en retient une seule, généralement celle d’un support au milieu d’un tube. La règle réelle, dès les gros diamètres, est différente : deux supports sont imposés entre deux raccords démontables.
Sur un tube de six mètres, cela ramène l’entraxe à trois mètres. Sur un millier de mètres de collecteur, l’écart se compte en centaines de supports — et un support sur deux manquant, c’est un ouvrage refusé.
L’anti-balancement
Au déclenchement, le coup de bélier fait bouger le collecteur. Sans anti-balancement, il arrache ses supports. On en pose à intervalle régulier et à chaque changement de direction.
La fixation
C’est le maillon faible de tout le supportage. Une cheville à béton posée dans du parpaing ne tient pas la charge annoncée, et le type de cheville est imposé au plan : il ne se choisit pas sur site.
Un tube de cent millimètres de diamètre nominal, rempli d’eau, approche les dix-neuf kilogrammes au mètre linéaire. En cent cinquante millimètres, on dépasse largement le double. C’est cette masse qui commande le diamètre des tiges, et c’est elle qu’on sous-estime quand on reprend un support existant sans le vérifier.
Ordres de grandeur
Ces repères se vérifient au mètre, pas au dossier
Une pente se contrôle au niveau, une cote de déflecteur au mètre, un entraxe en comptant les colliers. C’est ce qui se mesure sur place le jour de la visite.
Trois règles qui ne souffrent pas d’exception
L’épaisseur commande la rainure
Un tube rainuré doit avoir l’épaisseur prévue pour son diamètre. En dessous, la rainure ne tient pas et le joint fuit sous pression.
Le filetage entame la paroi
Un tube destiné à être fileté est plus épais qu’un tube courant. Un tube trop mince se perce au fond du filet, parfois des mois plus tard.
Le galvanisé ne se soude jamais
La soudure détruit le revêtement de zinc, dégage des fumées toxiques et crée un point de corrosion garanti. On assemble en vissé ou en rainuré.
Huit ouvrages, un quart d’heure chacun
Ce sont eux qui font échouer une visite sur un réseau par ailleurs impeccable.
Ce qui se vérifie, et à quel moment
- Avant de percer
- La cote de déflecteur applicable, au mètre. Les obstacles réellement présents, comparés au plan.
- Avant de serrer le collier
- La pente, à l’instrument. C’est le seul moment où elle se corrige sans redéposer.
- Avant l’épreuve
- Les huit points singuliers, liste en main, zone par zone.
- Avant d’appeler le contrôle
- Le repérage des vannes, et l’exutoire des eaux d’essai.
